价 格
订货量
￥4315.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1

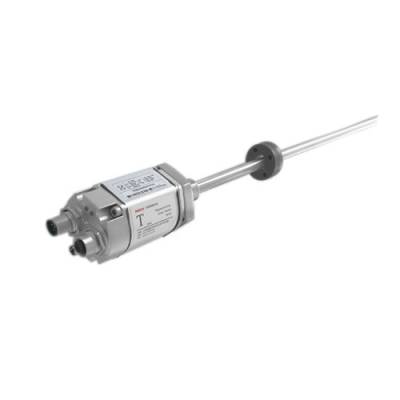

| 品牌：NADO拿度 | 型号：T系列-TP及TH位移传感器 Profibus-DP总线输出 | 传感器类型：位移/液位传感器 |
| 电源电压：24Vdc（-20%~+20%） | 工作温度：-40℃~+85℃ | 输出类型：Profibus-DP总线输出 |
| 安装类型：螺纹接口：M18*1.5、M20*1.5、3/4″-16UNF-3A（可定制） | 系列：T系列 | 分辨率：5/10/20/50/100μm |
| 最小包装数：1 | 应用领域：测量仪器 | 响应时间：1ms（量程≤1m） 2ms（1m＜量程≤2m）3ms（2m＜量程≤3m） |
| 侵入防护等级：IP65 TP铝成型外壳/IP67 TH不锈钢耐压外管 | 线性范围：＜满量程的±0.01%或与分辨力一样 | 种类：1000000477 |
| 测量范围：50-7600mm或根据客户需要定制 | 出线方式：直出电缆或航空插头 | 迟滞：＜10μm |
Profibus-DP总线输出：标准Profibus-DP信号
Profibus-DP总线输出产品特点：
1.坚固耐用，全封闭设计； 2.线性测量，输出；
3.易于检测，LED灯实时状态监测；4.数字技术，稳定可靠；
5.非接触测量方式，***磨损； 6.高分辨率，高可达5μm；
7.重复精度可达0.001%F·S；支持Profibus-DP信号输出； 8.支持多磁环位置同时测量。
输入
测量数据：位置（游标磁环）
测量个数：1-3个
测量范围：50mm～7600mm，也可根据客户需要定制
输出
介面：Profibus-DP系统，***74498
数据格式：Profibus-DP（EN-50 170）
传输速度：12Mbit/s
更新时间：1ms（量程≤1m）2ms（1m＜量程≤2m）3ms（2m＜量程≤3m）
精度
分辨率：5/10/20/50/100μm
非线性度：＜满量程的±0.01%，最小±50μm
重复精度：＜满量程的±0.001%或与分辨率一样
迟滞：＜10μm
工作条件
温度系数：＜15ppm/℃
露点/湿度：湿度90% ，不能结霜
冲击指标：GB/T2423.5 50G
振动指标：GB/T2423.10 20G/10~2000Hz
电气防护：IP65 TP铝成型外壳 / IP67 不锈钢耐压外管
磁环速度：任意
工作温度：-40℃~+85℃
EMC测试：GB/T 17626.2/3/4/6/8，等级4/3/4/3/3，A类，CE认证
结构与材料
故障指示：电子仓尾盖带LED灯显示
TP系列：电子仓-铝合金 测杆-铝合金 位置磁铁：滑块磁铁，方块磁铁，开口磁环
TH系列：电子仓-铝合金 测杆：304L不锈钢 外管压力：35Mpa（连续）/70Mpa（峰值）
位置磁铁：标准磁环及各种环形磁铁
安装
螺纹接口：M18*1.5，M20*1.5,3/4″-16UNF-3A（可定制）
安装方向：任意方向
电气连接
出线方式：直出电缆或航空插头
输入电压：24Vdc（-20%~+20%)
工作电流：＜85mA（随量程大小而变化）
极性保护：-30Vdc
超压保护：36Vdc
绝缘电阻：＞10MΩ
绝缘强度：500V
